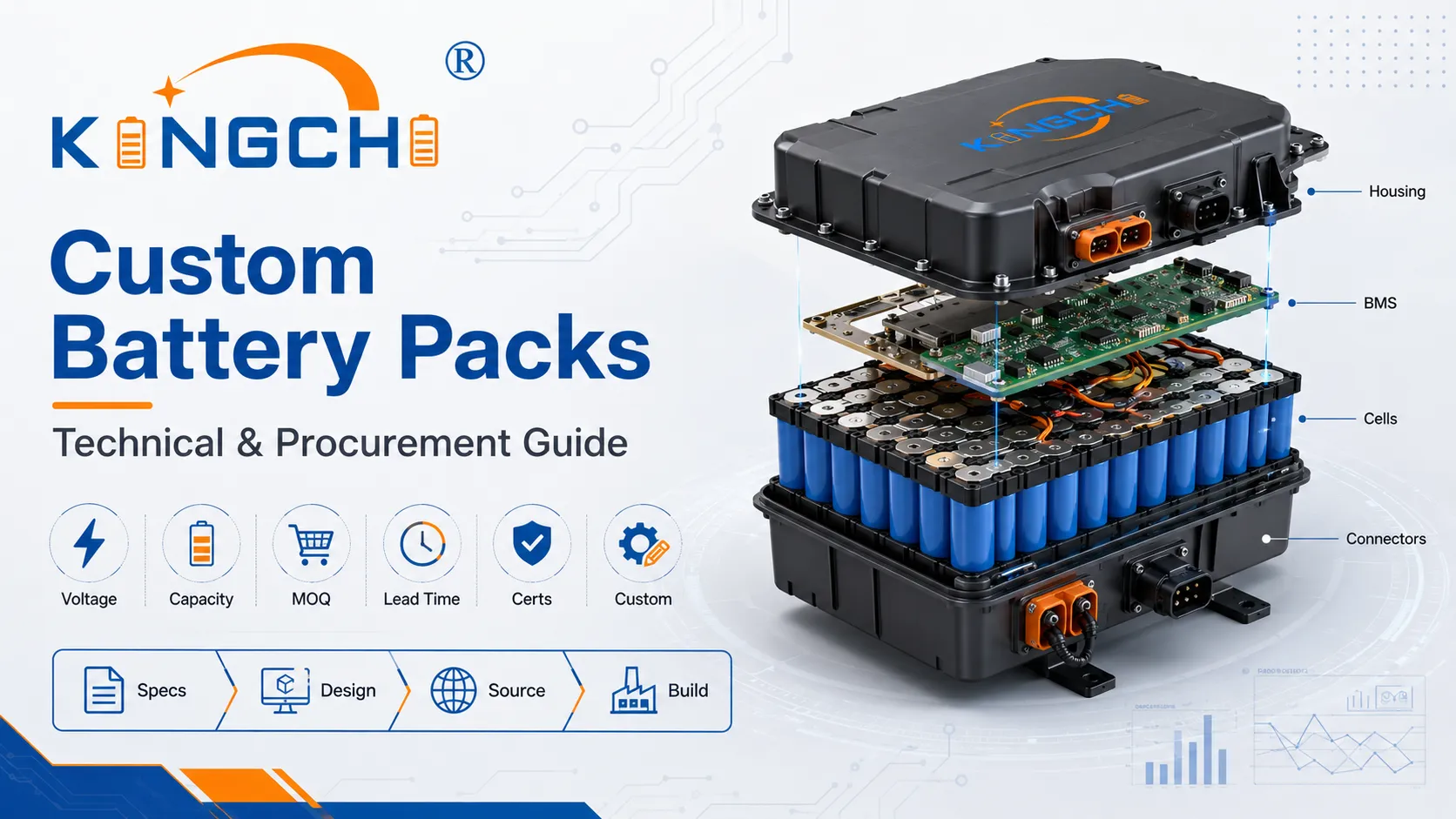

Özel Batarya Paketi Tasarım Kılavuzu: OEM Güç Sistemleri Belirleme

Bir mühendislik ekibi bir özellik belirlemeye çalıştığında özel pil paketi tasarımıEn kritik karar nadiren muhafaza şeklidir. Paketlerin saha koşullarında hayatta kalıp kalmayacağını, sertifikasyon sürelerine uyup uymayacağını ve yaşam döngüsü maliyet hedefleri içinde kalıp kalmayacağını belirleyen elektrik mimarisi ve hücre kimyasidir. Çok sayıda program, termal yönetimi ve hücre eşleştirmeyi göz ardı ederek enerji yoğunluğu için optimize ederek takvim ve bütçe aşıyor. Bu kılavuz, orijinal ekipman üreticisi ortakların doğru topoloji, kimya ve BMS stratejisini ilk prototip inşa edilmeden önce belirlemelerine yardımcı olmak için Kingchi'de kullandığımız mühendislik ve tedarik çerçevesini sunar.

Elektrik Mimarilerinin Tanımlanması: Gerilim, Kapasite ve Konfigürasyon

Özel bir pil paketi konfigürasyonu, gerilimi (seri bağlantılar aracılığıyla elde edilir) ve kapasiteyi (paralel gruplar aracılığıyla elde edilir) dengelemelidir. Sistem tasarımcıları formülleri kullanmalıdır. V_toplam V_pil × S ve Ah_toplam Ah_pil × P Mekanik CAD'e hiç dokunmadan önce temel elektrik eşiklerini belirlemek.

Seri ve Paralel Hücre Mimarileri Karşılaştırması

Seri dizilişleri, tek bir hücrenin nominal voltajını çarpan ile çarparak gereken sistem otobüsü voltajını elde eder. Eğer 3.6 V nominal hücreden 24 V gerekiyorsa, seri olarak 7 hücreye ihtiyaç vardır. Paralel gruplar ise, pozitif ve negatif terminalleri bağlanmış hücreleri birleştirerek kapasiteyi artırır. 3S2P konfigürasyonu toplamda altı hücreye eşittir—üçü seri, bu dizilerden ikisi paralel—bu, hem voltajı hem de çalışma süresini artırmak istediğinizde kullanışlıdır. özel pil paketi tasarımı Hizmetlerde, her zaman aşırı gerilim sınırlarını ilk olarak belirleriz. Tam şarjlı lityum-iyon hücre 4.2 V’ye ulaşabilir, bu nedenle paketin üst gerilimi yükün mutlak maksimum değerini aşmamalıdır. Aynı şekilde, kesme gerilimi de, genellikle hücre başına 2.5–3.0 V, derin deşarj hasarını önlemek için belirlenmiştir.

Alıcı uyarısı: Paralel blok içindeki hücre iç direncindeki uyumsuzluklar dengesiz akım paylaşımına neden olur. “Varil etkisi” anında ortaya çıkar: en zayıf hücre genel paket performansını belirler. Bu yüzden hücre dengeleme teknikleri ve A sınıfı hücre taraması üretim paketleri için vazgeçilmezdir.

Kapasite, Gerilim Dalgalanmaları ve Sürekli Sistem Çekişinin Hesaplanması

Nominal değerlerin ötesinde, paketi gerçek yük profili altında modellemeniz gerekir. Yük altında voltaj düşüşünü hesaplamak için sürekli deşarj akımı ve paketin DC iç direncini kullanın: V_düşüş = I × R_paket. Darbe yükler için, geçici voltaj düşüşleri, ortalama SoC sağlıklı olsa bile erken düşük voltaj kesintisini tetikleyebilir. OEM mühendislerinden maksimum akım süresi ve minimum çalışma voltajını sağlamalarını isteriz. Buradan, en kötü durum geçici sırasında voltajın sistemin kahverengi çıkış eşiğinin üzerinde kalmasını sağlamak için gereken paralel hücre sayısını tanımlayabilirsiniz.

Karar kuralı: Bir paket, 10 A değerinde 18650 hücrelerden sürekli 20 A çekiş sağlamalıysa, en az 2P gerekir. Ancak termal azalma ve yaşlanma ek boşluk gerektirir—3P daha güvenli bir üretim seçeneğidir.

Pil Kimyası Seçimi: Uygulamaları Hücre Kimyalarıyla Eşleştirme

Pil kimyası seçimi, uygulamanın önceliğine bağlıdır: belirtin Lityum Nikel Manganez Kobalt Oksit (NMC) maksimum enerji yoğunluğu gerektiren alan sınırlı uygulamalar veya Lityum Demir Fosfat (LFP) uzun döngü ömrü, yüksek termal stabilite ve döngü başına daha düşük maliyet önceliklendiren sistemler için.

Lityum‑İyon NMC ve LFP Kimyalarının Değerlendirilmesi

NMC hücreler, daha yüksek nominal voltaj (3.6–3.7 V) ve enerji yoğunluğu (150–220 Wh/kg) sunar, bu da taşınabilir tıbbi cihazlar ve İHA’lar için cazip kılar. LFP hücreler, daha düz bir voltaj eğrisiyle (nominal 3.2 V) çalışır ve enerji yoğunluğu yaklaşık 90–120 Wh/kg civarındadır, ancak rutin olarak 2.000’den fazla tam deşarj döngüsü geçer ve termal kaçış başlangıç sıcaklığı yaklaşık 100 °C daha yüksektir. Günlük birkaç kez şarj edilen endüstriyel AGV paketleri için, LFP döngü ömrü avantajı genellikle ağırlık ve hacim maliyetini ortadan kaldırır.

Veriler yaygın olarak bulunan silindirik 18650/21700 hücrelere dayanmaktadır. Üreticiye ve form faktörüne göre değişen parametreler için belirli hücre veri sayfalarını doğrulayın.

Niş Endüstriyel İhtiyaçlar İçin Alkalin, NiMH veya NiCd Belirleme Zamanı

Lityum yeni tasarımlarda baskın olsa da, eski endüstriyel aletler, acil durum aydınlatmaları ve aşırı sıcaklık ekipmanları hala eski kimyalara dayanmaktadır. NiCd, -40 °C ila +60 °C arasında çalışabilir ve aşırı şarj kötüye kullanımına tolerans gösterir, bu da onu havacılık ve demiryolu güvenlik sistemleri için uygun kılar. NiMH, NiCd'den daha iyi enerji yoğunluğu sunar ancak yüksek kendi kendine deşarjdan muzdariptir. Alkalin birincil piller, 10 yıllık raf ömrü nedeniyle düşük görev döngülü uzak sensörlerde hala görülmektedir. Tedarik ekiplerine, özellikle Avrupa'da Pil Direktifi kapsamında, bu kimyaların hala mevcut nakliye ve bertaraf düzenlemelerini karşıladığını doğrulamalarını tavsiye ederiz.

Mekanik Tasarım ve Fiziksel Paketleme Geometrisi

Silindirik hücre topolojileri üstün yapısal bütünlükleri ve ısı dağılımları nedeniyle yüksek titreşimli endüstriyel uygulamalar için standart olmaya devam ederken, prizmatik hücreler yüksek kapasiteli sistemlerde alan verimliliği için idealdir.

Form Faktörleri: Silindirik, Prizmatik ve Çanta Hücreleri

Silindirik hücreler (18650, 21700, 26650), şişmeye ve mekanik hasara direnen bir çelik kutuya sahiptir. Ayrıca hücreler arasında doğal hava boşlukları oluşturarak pasif soğutmaya yardımcı olurlar. Prizmatik hücreler sıkıca paketlenir ve daha yüksek hacimsel enerji yoğunluğu sağlayabilir, ancak delaminasyonu önlemek için sıkıştırma plakaları gerektirirler. Poşet hücreler en hafiftir ancak delinmeleri ve gaz birikmesini önlemek için sağlam muhafazalar gerektirir. Bir özel pil paketi üreticisi seçiminde, seçilen form faktörü için gereken hücre-bağlantı kaynağı ve fikstürünü işleyebilen montaj hatları ararız.

Kasa Malzemeleri, Paketleme Geometrileri ve Potting Kararları

Muhafaza malzemesi seçimi, termal yolu, ağırlığı ve giriş korumasını doğrudan etkiler. Yaygın seçenekler:

• ABS/PC karışımı: Ekonomik, IP54 tüketici elektroniği için uygun, sınırlı ısı iletimi.
• Alüminyum (6061‑T6): Mükemmel ısı yayılımı, yapısal rijitlik, doğal EMI koruması; korozyon koruması için anodik kaplama gereklidir.
• Polikarbonat: Yüksek darbe dayanımı; şeffaflık veya UL94 V‑0 alev sınıflandırması gerektiğinde kullanılır.

Ambalaj geometrisi hem soğutmayı hem de titreşim dayanıklılığını etkiler. Merdiven düzenleri (tek sıralı silindirler) pasif soğutma için yüzey alanını maksimize eder. Yüzeye merkezli kübik (FCC) paketleme, belirli bir hacimde hücre sayısını artırır ancak hava akışını kısıtlar. Yüksek titreşim ortamları için, hücreleri yerinde tutarken ısı transferini artıran termal iletken dolgu maddeleri sıklıkla kullanılır—aynı zamanda etkin IP derecesini yükseltir.

Mühendislik çıkarımı: Nikel şerit bağlantılarının direnci, sürekli 5 A üzerindeki akımlarda kritik hale gelir. Yüksek akım tasarımları için, saf nikel şeritler I²R kayıplarınagöre boyutlandırılmalı ve termistörlerin fiziksel konumu, lokal ısınmayı erken yakalamak için en yüksek akım bağlantılarına yakın olmalıdır.

Batarya Yönetim Sistemi (BMS) Mimarisi ve Termal Mühendislik

Her özel batarya paketi tasarımı, Pil Yönetim Sistemi (BMS) birincil güvenlik katmanı olarak hareket edecek, hücre voltajını, akımını ve sıcaklığını sürekli izleyerek paketin Güvenli Çalışma Alanı (SOA) içinde kalmasını sağlar. Uygun şekilde ayarlanmış bir BMS olmadan, en iyi hücreler bile hızla bozulur veya tehlikeli hale gelir.

BMS Koruma Şemaları ve Akıllı Pil İletişim Protokolü

Üretim kalitesinde bir BMS dört katı katı sınır uygular: aşırı şarj voltaj kesme, aşırı deşarj voltaj kesme, aşırı akım (hem kısa devre hem de sürekli), ve sıcaklık sınır dışı. Temel korumanın ötesinde, özel paketlerde BMS entegrasyonu giderek SMBus veya I²C iletişimini içerir, bu da ana sistemin Şarj Durumu (SoC), paket sıcaklığı ve döngü sayısını gerçek zamanlı olarak okumayı sağlar. Tıbbi ve askeri sistemler için, yedek koruma uygularız—birincil ile seri bağlı ikincil koruyucu entegre IC—tek arızaya dayanıklılık gereksinimlerini karşılamak için.

Aktif ve Pasif Termal Yönetim ve Kaçak Risklerini Azaltma

Pasif stratejiler—örneğin yüksek oranlı deşarj sırasında ısıyı emen faz değişim malzemeleri (PCM'ler)—aralıklı görev döngüsü olan paketler için iyi çalışır. Aktif soğutma, zorunlu hava veya sıvı soğutmalı soğuk plakalar olsun, paketin sürekli ısı üretimi kutunun doğal dağılım kapasitesini aştığında gereklidir. Termal kontrolün yanı sıra, her yüksek güvenilirlikli paket termal kaçak önleme özelliklerini içermelidir:

• Hücreler arası yangın bariyerleri (mika levhalar veya seramik fiber ayırıcılar) yayılmayı durdurmak için.
• Gazların komşu hücrelerden ve personele yönlendirilmesini sağlayan havalandırma yolları.
• Tek hücreli bir termal olayı patlak vermeden içerecek şekilde derecelendirilmiş muhafaza malzemeleri.

Doğrulanacaklar: BMS tedarikçinizden koruma yanıt süresini ve MOSFET kapı sürücülerinin kilitlenmeden tam kısa devre akımını kesecek şekilde tasarlanıp tasarlanmadığını sorun. Yavaş bir OCP yanıtı, paralel bir paketi bir ark kaynak makinesine dönüştürür.

Regülasyon Uyumluluğu, Testler ve Güvenlik Sertifikaları

Tedarik ekipleri uyumluluğu göz önünde bulundurarak tasarım yapmalıdır; hiçbir özel lityum pil paketi, geçmeden yasal olarak küresel olarak gönderilemez UN38.3 titiz termal, titreşim ve mekanik testler gerektiren nakliye güvenliği testleri.

Kritik Küresel Standartlar: UN38.3, UL ve IEC

Mevzuat ortamı, hücre seçiminizi ve paket mimarinizi belirleyebilir. Aşağıda, OEM alıcılarının en sık karşılaştığı standartların yoğunlaştırılmış bir haritası bulunmaktadır:

Bu basitleştirilmiş bir özet. Tasarımı kilitlemeden önce her zaman test laboratuvarıyla kesin sürüm ve ulusal sapmaları doğrulayın.

Yeni Ürün Tanıtımı (NPI) ve Test Protokolü

Yapımızı Yeni Ürün Tanıtımı (NPI) sürecimizi üç kapı incelemesi etrafında yapılandırıyoruz. İlk olarak, tasarım incelemesi hücre, BMS ve muhafazanın performans spesifikasyonlarına uygun olduğunu doğrular. İkinci olarak, ön uyumluluk testi aşaması mühendislik prototiplerini kısaltılmış çevresel odacık stres döngüleri ve düşürme testlerine tabi tutar, böylece zayıf noktalar erken tespit edilir. Üçüncü olarak, resmi sertifikasyon testi bir ISO/IEC 17025 yetkili laboratuvarda UN38.3 ve geçerli UL/IEC standartlarını doğrular. Ön uyumluluğu atlamak, lansman takviminizi en hızlı şekilde bozmanın yoludur. UN38.3 sertifikası testi yalnızca ilk denemede her şey geçerse 4-6 hafta sürebilir; tek bir başarısızlık aylarca ek zaman alabilir.

Alıcı uyarısı: Her zaman paket montajcınızın kritik test dizilerini kendi bünyesinde mi yoksa tamamen dışarıdan mı yaptığını doğrulayın. Entegre test yeteneği—erken tarama için bile—tekrarlama gecikmesini ve iletişim boşluklarını azaltır.

Tedarik Ekonomisi: Toplam Sahip Olma Maliyeti (TCO) ve Tedarik Stratejileri

Sağlam bir özel batarya paketi tedarik stratejisi, ilk parça maliyetlerinin ötesine bakmalı ve toplam yaşam döngüsü maliyetini değerlendirmelidir; bu, nakliye tarifeleri, sertifikasyon süreleri ve sahte veya alt kalite hücre riski gibi faktörleri içerir.

Yurt İçi ve Yurt Dışı Özel Pil Paketi Üretimi

Çin veya Güneydoğu Asya'daki denizaşırı montaj, hücre fiyatları ve işçilik oranları nedeniyle malzeme maliyetlerini -25 oranında düşürebilir. Ancak, bu avantaj, prototipler için hava kargo, yinelemeli mühendislik seyahatleri ve ABD'ye ithal edilen lityum iyon paketleri üzerindeki %8-12 tarifeleri hesaba katıldığında azalır. Yurt içi ortaklar genellikle daha hızlı tasarım-üretim uyumu (DFM) geri bildirimi ve daha güçlü fikri mülkiyet koruması sağlar. ITAR veya EAR uyumluluğunun teknik verilere yabancı erişimi yasakladığı tıbbi veya savunma programları için yurt içi tedarik zorunludur. Ticari ürünler için, yurt dışı seri üretimle birlikte yurt içi NPI ve ilk parça incelemesini içeren hibrit bir model, maliyet ve hızı optimize eder. İşte batarya paketi tasarım çözümleri her iki modeli de köprüleyebilecek çözümler.

Tedarik Zinciri Riskleri, Hücre Bütünlüğü ve Yaşam Döngüsü Maliyet Yönetimi

Hücre sahteciliği, özel batarya paketi tedarikinde en büyük gizli maliyet sürücüsüdür. “A” sınıfı olarak pazarlanan düşük maliyetli hücreler genellikle fabrika ikinci kalite, kurtarılmış veya yeniden etiketlenmiş kullanılmış hücrelerdir. Hücre üreticilerinden tam parti izlenebilirlik belgesi talep ediyoruz ve herhangi bir parti kabul etmeden önce örnek deşarj testi yapıyoruz. Yaşam döngüsü maliyet yönetimi, saha bakımı için de hesaplanır. Değiştirilebilir hücre bloklarıyla tasarlanmış bir paket, tamamen gömme tasarıma kıyasla sistem ömrünü 3-5 yıl uzatabilir; bu tasarım, ömrün sonunda tamamen değiştirilmesi gerekebilir.

İhmal edilirse risk: Hücre menşei ve üretim kalitesi sistemlerini (ISO 9001 ve gerekirse ISO 13485/AS9100) denetlemeden sadece ilk maliyet üzerinden bir paket tedarik etmek, erken saha arızalarına, garanti taleplerine ve sonunda hücrelerin uyumsuz olması durumunda UL/UN38.3 askıya alınmasına neden olur.

Özel Batarya Paketi Tasarımı ve Tedarik Karar Matrisi

Tedarik yöneticileri, tasarım spesifikasyonlarını serbest bırakmadan önce, güvenlik profilleri, teslim süreleri ve fiziksel kısıtlamalar gibi anahtar parametreleri derecelendiren yapılandırılmış bir risk değerlendirme çerçevesi kullanmalıdır. İki aşamalı bir yaklaşım benimsiyoruz: mühendislik spesifikasyon kontrol listesi ve tedarikçi risk matrisi.

B2B Mühendislik Teknik Şartname Kontrol Listesi

Bir Teklif Talebi (RFQ) göndermeden önce, OEM ekibi bu parametreleri kilitlemelidir—aksi takdirde alacağınız teklifler karşılaştırılamaz hale gelir:

• İşletme gerilim aralığı (en düşük, nominal, en yüksek).
• Sürekli deşarj akımı ve tepe akım (süreç ile birlikte).
• Hava alanı boyutları ve montaj kısıtlamaları (bağlantı uçları dahil).
• Çalışma sıcaklık aralığı (şarj ve deşarj).
• Gerekli döngü ömrü veya takvim ömrü hedefi.
• Hedef sertifikasyon standartları (UN38.3, UL 2054, IEC 62133, MIL‑STD‑810 eğer askeri ise).
• İletişim protokolü (SMBus, CAN, I²C veya hiçbiri).
• Giriş koruma sınıfı (IP54, IP65, IP67).

Mimari ve Tedarik Riski Değerlendirme Matrisi

Aşağıdaki matris, tasarım tercihlerini tedarik risklerine karşı değerlendirmeye yardımcı olur. Programınızın kısıtlamalarına göre her satıra bir öncelik puanı (1‑5) atayın, ardından aday tedarikçileri bu kategorilere göre eşleştirin.

Karar kuralı: Güvenlik sertifikaları veya çevrim ömrü öncelikli ise, tam hücre parti izlenebilirliği ve yerinde BMS yazılım geliştirme sağlayabilen bir tedarikçi ile LFP tabanlı bir tasarımla başlayın. Hacim kısıtlaması olan tüketici cihazları için, NMC genellikle uygun tek kimyadır, ancak daha katı termal doğrulama ve temkinli bir BMS tasarımı gerektirir.

Daha derin rehberlik için, lütfen özel batarya paketi ürünlerimize bakın bu ticari tercihlerinin gerçek dünya paket konfigürasyonlarında nasıl ortaya çıktığını görün.

Özel Pil Paketi Projenizde İş Birliği

Güvenilir bir özel batarya paketi geliştirmek, sistem mühendisleri ile paket üreticisinin tasarım ekibi arasında erken ve sürekli işbirliği gerektirir. En verimli NPI döngüleri, alıcının ilk toplantıya tam bir operasyonel özetle gelmesiyle gerçekleşir. Kingchi ile bir projeye başlamak için şunlara ihtiyacınız olacak:

• İşletim voltaj aralığı ve yük profili (sabit durum ve zirve).
• Fiziksel alan kapsama alanı ve montaj arayüzü çizimleri (STEP veya DXF).
• Hedef işletim sıcaklığı aralığı ve ortam koşulları.
• Gerekli sertifikalar (UN38.3, UL, IEC, MIL-STD-810, vb.).
• Bilinen ise, istenen form faktörü ve muhafaza malzemesi tercihi.
• İletişim protokolü ve rapor edilmesi gereken herhangi bir dijital veri (SoC, SoH).

Buradan itibaren, ekibimiz fizibilite analizi, hücre taraması ve ön thermal simülasyon gerçekleştirir—genellikle iki hafta içinde. Bu ön mühendislik, daha sonra maliyetli yeniden tasarım döngülerinden kaçınır. İleriye geçmeye hazırsanız, özel batarya çözümleri sayfası, NPI‑sadece’den anahtar teslim üretime kadar standart katılım modellerimizi özetler.

Doğrulanacaklar: Her zaman potansiyel bir ortakdan, mekanik veya elektriksel açıdan sizinle benzer özellikler taşıyan geçmiş bir programa ait örnek bir DFM raporu isteyin. Bu, üretilebilirlik ve tasarım kısıtlaması takasları hakkında nasıl düşündüklerini gösterir.

Sıkça Sorulan Sorular

Özel pil paketi tasarımı ve sertifikasyonu için tipik zaman çizelgesi nedir?

İlk tasarım ve hücre seçimi genellikle 2–4 hafta sürer, prototipleme ise kalıp karmaşıklığına bağlı olarak 4–8 hafta arasında değişir ve tam uyumluluk sertifikasyonu (UN38.3, UL, IEC) 8–16 hafta ekleyebilir, bu süreç test laboratuvarı kuyruk süreleri ve herhangi bir arızanın yeniden tasarım gerektirip gerektirmediğine bağlıdır.

Seri-paralel konfigürasyonlarda hücre eşleştirmenin önemi nedir?

Uyuşmayan iç direnç veya kapasite, zayıf hücrelerin boşalmaya ulaşma voltajını ilk olarak sağlamasına neden olur, bu da tüm paralel grubun kullanılabilir kapasitesini düşürür ve şarj sırasında hızlandırılmış bozulma ve potansiyel aşırı ısınmaya yol açar.

Bir Batarya Yönetim Sistemi (BMS) paketin işletim ömrünü nasıl uzatır?

Hücre voltajlarını sürekli dengeleyerek ve her hücreyi güvenli voltaj ve sıcaklık aralığında tutarak, BMS aşırı şarj ve aşırı deşarj olaylarını önler; bu olaylar aksi takdirde bireysel hücrelerin bozulmasına ve genel paket ömrünün kısalmasına neden olur.

Yüksek çekişli özel pil paketleri için temel termal yönetim stratejileri nelerdir?

Orta seviye paketler genellikle termal iletken dolgu ve hücreler arası hava boşlukları gibi pasif stratejiler kullanırken, özellikle sürekli deşarj 3C’nin üzerinde olan yüksek akımlı paketler, hücre sıcaklıklarını kritik eşiklerin altında tutmak için aktif zorunlu hava soğutma veya sıvı soğutucu plakalar gerektirir.

Nikel şerit direncinin seçimleri genel paket verimliliğini nasıl etkiler?

Daha yüksek dirençli nikel şeritler, lokalize ısı olarak ortaya çıkan I²R güç kayıpları üretir, bu da kullanılabilir enerjiyi azaltır, hücre sıcaklığını yükseltir ve yakın hücreleri zorlar—özellikle yüksek akım tasarımlarında, yetersiz boyutlandırılmış bağlantılar ana termal darboğaz haline gelebilir. özel pil paketi tasarımı.
