Yük altında voltaj düşüşü sadece performans sorunu değildir—aynı zamanda başarısız bir prototip, durdurulmuş bir üretim hattı veya maliyetli bir güvenlik geri çağırması anlamına da gelebilir.

Ağır sanayi tasarımlarında, bir batarya paketinden yüzlerce amper çekmek, standart tüketici hücrelerinin hayatta kalamayacağı özel elektrokimyasal mühendislik gerektirir.

Saha arızalarını önlemek için, OEM mühendisleri ve tedarik yöneticileri nominal kapasitenin ötesine bakmalı ve yüksek deşarj oranlı lityum pillerin iç direnci, termal yayılımı ve elektrot kimyasını incelemelidir.

Kingchi mühendislik ekibimiz, bu teknik kılavuzu, bu yüksek talep gören güç sistemlerini güvenle belirlemenize, analiz etmenize ve tedarik etmenize yardımcı olmak için geliştirdi.

Yüksek Deşarj Oranı Li-İyon Pillerini Tanımlayan Nedir?

C-Oranı ve Tepe Akım Performansını Anlamak

Her bir batarya hücresinin deşarj kapasitesi, maksimum kapasitesine göre deşarj hızını temsil eden C oranı ile matematiksel olarak tanımlanır. 1C oranı, deşarj akımının hücreyi bir saatte tamamen boşaltacağı anlamına gelir; dolayısıyla, 10C oranı altı dakikada, 20C oranı ise üç dakikada boşaltır. Bataryanın iç direncini yönetmek, sürdürülebilir performans elde etmek için temel önemdedir zirve akım batarya performansı maksimum yük koşullarında.

Neden iç direnç yüksek oranlı uygulamalar için nihai engel oluyor?

Cevap, Joule ısınmasında yatıyor; bu, kaybedilen voltajı doğrudan yıkıcı termal enerjiye dönüştürür. Orta güç araçları için silindirik form faktörleri seçerken, yüksek oranlı sanayi 18650 hücreleri yoğunluk ve çıkış dengesi sağlar. Daha yüksek enerji kapasitesi ve ham akım gerektiren yeni tasarımlar için, yüksek deşarj oranlı 21700 hücrelere

• geçmek, daha iyi hacimsel verimlilik sağlar. Daha kalın akım toplayıcılar:
• Ağır bakır ve alüminyum folyo, elektrot-şerit bağlantısında fiziksel direnci azaltır. Çoklu şerit tasarımları:
• Birden fazla katot ve anot şeridi kullanmak, elektronların seyahat mesafesini azaltır ve yerel sıcak noktaları minimize eder. Yüksek iletkenlikli elektrolitler:

Yüksek rüzgar yükleri altında çalışan ağır kaldıran insansız hava araçları, optimize edilmiş paket yapısı gerektirir İHA'lar için en yüksek akım batarya performansını korumak.

LiFePO4 mi, LiPo mu yoksa NMC mi: Hangi Kimya Teslim Ediyor?

Her endüstriyel uygulama için tek bir lityum kimyası uygun değildir. Mühendisler, yüksek oranlı batarya paketleri belirlerken enerji yoğunluğu, döngü ömrü ve güvenlik arasındaki dengeyi sürekli gözetmek zorundadır.

Veri kaynakları: Kingchi elektrokimyasal test laboratuvarı döngü stres raporları (2024), hücre seviyesinde performans özellikleri 25°C sabit sıcaklık altında.

Pratik bir mühendislik karşılaştırması yapın: 30A sürekli deşarj rated 3.7V 18650 NMC hücre ile 45A rated LiFePO4 hücreyi karşılaştırın. Tasarımınız alan ve hafif performansa öncelik veriyorsa—örneğin, özel bir İHA—NMC kimyasının daha yüksek nominal voltajı ve enerji yoğunluğu güç-ağırlık oranını optimize edecektir.

Tersine, yüksek titreşimli güç aleti paketi veya malzeme taşıma sistemi tasarlıyorsanız ve günlük ağır döngü ve fiziksel güvenlik ön plandaysa, LiFePO4 kimyası üstün tasarım yolu haline gelir.

Endüstriyel Uygulamalar İçin Ana Performans Ölçütleri

Yüksek Deşarj Oranlı Li-İyon Pillerde Sürekli ve Patlayıcı Deşarj Arasındaki Fark

Yüksek oranlı endüstriyel operasyonlarda, sürekli deşarj ile patlayıcı deşarj arasındaki farkı anlamak kritik öneme sahiptir.

Sürekli derecelendirme, hücrenin güvenli termal sınırları aşmadan tükenene kadar sürekli olarak sürdürebileceği akım seviyesini gösterir.

Patlayıcı derecelendirme—genellikle 5 ila 10 saniye ile sınırlıdır—hücrenin anlık yüksek tork talepleri sırasında karşılayabileceği tepe geçici akımı tanımlar.

Mühendislik ekibimiz genellikle bu özel hücreleri yüksek güçlü sistemlerde uygular: hızlı deşarj güç aleti paketleri yüksek başlangıç yükleri altında çalışma sürelerini maksimize etmek için. Buna karşılık, sürdürülebilir endüstriyel uçuş profilleri, toplam ömrü uzatmak amacıyla dengeli 5C sürekli deşarjlı batarya paketi tercih edebilir.

1. Güç aletleri: Yüksek patlayıcı başlangıç geçici (2 saniye için 100A’ya kadar) ve ardından istikrarlı 15-20A çalışma akımına geçiş.
2. İHA itişi: Sabit durum havalaması düşük C oranları gerektirirken, hızlı tırmanış yoğun patlamalar gerektirir, 3'e 1 oranında.
3. Acil atlama başlatıcılar: Ağır darbe-only talepler (3 saniye için 1000A+), neredeyse hiç uzun vadeli sürekli talep olmadan.

Ayrıca bu aynı parametreleri malzeme taşıma ekipmanlarına da uygularız, AGV'lerde tepe akım batarya performansını izleyerek sorunsuz depo döngülerini sağlar.

Gerilim Düşüşü ve Cihaz Verimliliğine Etkisi

Gerilim düşmesi, hücrenin iç direnci (IR) elektronların hızlı akışına karşı koyduğunda meydana gelir ve yük altında hücrenin terminal gerilimini Ohm Yasası'na göre düşürür (V_sag = I × R_internal).

Gerilim önemli ölçüde düştüğünde, sisteminizin motor sürücüleri ve güç dönüştürücülerin verimliliği hızla azalır. Bu gerilim kaybı, motorunuzun aynı watt çıkışı elde etmek için daha fazla akım çekmesi gerektiği anlamına gelir ve bu da yıkıcı bir termal döngü oluşturur.

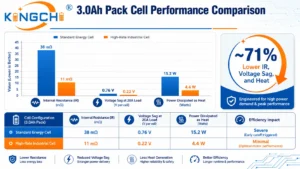

Veri kaynakları: Kingchi iç çok kanallı pil analiz cihazı testleri 23°C ortam sıcaklığında.

Bu performans farkı, yüksek iç dirençlerin depolanmış kapasiteyi israf ettiğini ve tehlikeli lokalize ısı ürettiğini göstermektedir. Düşük, doğrulanmış iç dirençli hücreleri seçmek, ürününüzün çalışma süresini korumanın ve paketin genel sağlığını muhafaza etmenin tek yoludur.

Yüksek Oranda Hücrelerde Termal Yönetim

Isının Yüksek Deşarj Oranlı Li-İyon Pillerin En Büyük Düşmanı Neden Sıcaklık?

Etkili yüksek oranlı hücrelerde termal yönetim sonradan düşünülmüş değil; ürün ömrünü belirleyen temel bir güvenlik parametresidir. Bir paket yüksek C oranlarında deşarj olurken, hücre çekirdeği içinde üretilen ısı, çelik veya alüminyum muhafaza aracılığıyla yeterince hızlı kaçamaz.

Bu iç sıcaklık artışı, polimer ayırıcıyı bozar, elektrolitin bozulmasını hızlandırır ve termal kaçaklara yol açabilir. Drone pilleri termal yönetim kılavuzumuzda termal yönetim.

• Termal izolasyonlu hücreler: Komşu hücrelerle doğrudan temasını UL94-V0 plastik çerçeveler kullanarak silindirik hücreleri izole tutmak.
• Termal ara yüz materyalleri (TIM): Hücre kapaklarından ısıyı doğrudan alüminyum şasiye aktarmak için yüksek iletkenlikli boşluk pedleri kullanmak.
• Yedekli sıcaklık algılama: Isı doğal olarak biriken fiziksel hatlar ve orta hücrelerde birden fazla NTC termistör yerleştirmek.

Özel, termal olarak korunan yüksek oranlı paketler için şarj cihazı kullanmak Hücrelerin termal stres olmadan güvenli bir şekilde yeniden şarj edilmesini sağlar.

Isı Dağılımı İçin Tasarım Stratejileri

Endüstriyel ve askeri OEM’ler için özel batarya muhafazaları tasarlarken, üç farklı termal hafifletme mimarisi kullanıyoruz.

İlk olarak, nikel veya bakır hatlar doğrudan bağlanmış kalın alüminyum ısı emiciler kullanıyoruz. Metal hatlar, hücrelerin çekirdeklerinden doğrudan ısı boruları gibi hareket ettiğinden, hücre terminallerinden ısı çıkarmak inanılmaz derecede verimlidir.

İkinci olarak, dayanıklı güç aleti modülleri gibi yüksek yoğunluklu tasarımlarda, özel silikon bazlı gömme maddeleri enjekte ediyoruz. Bu madde, muhafazadaki her hava boşluğunu doldurarak yapısal rijiklik sağlar ve ısıyı dışarıya, muhafaza duvarlarına aktarır. Ağır kullanım döngüsü uygulamaları için, muhafaza şekline entegre edilen aktif soğutma ile zorunlu hava kanallarıyla soğuk hava dolaşımı sağlanır.

Yüksek Deşarjlı Pil Tedarikçisini Nasıl Değerlendiririm: 5 Kritik Soru

Yüksek oranlı lityum sistemlerin temini titiz teknik nitelik gerektirir. Yüksek hacimli sipariş vermeden önce potansiyel üretim ortaklarını değerlendirmek için bu beş aşamalı kontrol listesini kullanın:

1. Hücrenin maksimum nominal akımına kadar sürekli deşarj eğrilerini birden fazla sıcaklıkta sağlayabilir misiniz? Saygın tedarikçiler, hücrelerinin düşük (-20°C) ve yüksek (60°C) sıcaklıklarda sürekli yük altında nasıl performans gösterdiğine dair doğrulanabilir veriler sunmalıdır. Nominal veri sayfası özelliklerine güvenmeyin.
2. Hücreler arası iç direnç (IR) eşleştirme toleranslarınız nedir? Yüksek oranlı çok hücreli paketlerde hücre eşleştirmesi kritiktir. Kingchi’de, IR toleransını <1.5mΩ ve kapasite varyansını <1% olarak sıkı bir şekilde uygularız ve üretim partisinde tutarız.
3. Pakette hangi mekanik yapısal testler yapılmaktadır? Yüksek oranlı sistemler genellikle yüksek titreşimli ortamlarda kullanılır. Tedarikçinizin montajları UN38.3 titreşim standartlarına göre test ettiğinden ve simüle edilmiş düşme ve mekanik darbe testleri gerçekleştirdiğinden emin olun.
4. Batarya Yönetim Sistemi (BMS) sürekli termal yükleme için derecelendirilmiş mi? Bir hücre paketi 100A kaldırabilir, ancak yüksek dirençli FET'lerle kötü tasarlanmış bir BMS hızla aşırı ısınacaktır. Tam sürekli yük altında çalışan BMS kartının termal görüntüleme raporlarını talep edin.
5. Kapalı muhafazalarda hücre güvenlik ventili nasıl sağlıyorsunuz? Aşırı kötüye kullanım altında yüksek hızlı hücreler gaz tahliyesi yapacaktır. Paketin muhafazasının patlayıcı basınç birikimini önlemek için bir membran ventili veya güvenlik tahliye valfi içerdiğinden emin olun.

Kingchi'de, üretim tesisimiz tüm süreci yönetir. Termal genleşmeyi modellemeden yüksek akım BMS koruma devrelerini özelleştirmeye kadar, prototipleri güvenilir seri üretime dönüştürmek için endüstriyel OEM'lerle birlikte çalışıyoruz.

Mühendislerin Zamanını ve Maliyetini Kaybettiren 3 Tuzak

Mühendislik ekipleri tasarım döngüsü sırasında sıklıkla kritik varsayımlarda bulunur ve bu da erken saha arızalarına veya montaj hattı gecikmelerine neden olur:

• Hata 1: Zirve akım ile sürekli derecelendirmeyi karıştırmak. Bir hücrenin ilan edilen “60A darbe” kapasitesine dayanarak sürekli 45A uygulama yapmak, hücrelerin saniyeler içinde aşırı ısınmasına neden olur. Sürekli yük profilinizi her zaman kimyanın sürekli C oranı spesifikasyonları içinde tasarlayın.
• Hata 2: Yüksek oranlarda döngü ömrü bozulmasını göz ardı etmek. Bir hücre 30C deşarj kapasitesine sahip olabilir, ancak sınırında çalıştırmak ömrünü hızla 500 döngüden 150’den azına düşürecektir. Uzun ömürlü bir ürün istiyorsanız, çalışma C oranını azaltmak için batarya kapasitesini aşırı belirlemelisiniz.
• Hata 3: Busbar bağlantılarının fiziksel direncini göz ardı etmek. Üst düzey düşük dirençli hücrelerle bile, zayıf nokta kaynaklı ince nikel şeritler önemli yol direnci oluşturur. Bu, terminallerde lokal ısınmaya neden olur ve BMS termal sensörlerini erken kapanmaya zorlar.

Sıradaki Adım: Yüksek Oranlı LFP, Katı Hal ve Ötesi

Yüksek oranlı elektrokimyanın bir sonraki evrimi, güvenlik ve ham güç yoğunluğuna yoğunlaşmaktadır. Yüksek oranlı Lityum Demir Fosfat (LFP) hücreleri önemli gelişmeler kaydetmekte olup, yeni kimyalar 15C sürekli deşarj oranlarına yaklaşmaktadır.

Bu ilerleme, ağır makineler ve AGV üreticilerinin daha ağır kurşun-asit veya hacimli NMC paketleri yerine uzun ömürlü, güvenli LFP teknolojisini kullanmasını sağlamaktadır. Ayrıca, katı hal elektrolitleri ticari gerçekliğe daha da yaklaşmaktadır. Yanıcı sıvı elektrolitleri katı seramikler veya polimerlerle değiştirerek, yeni nesil hücreler teorik olarak aşırı yüksek oranlı deşarjları termal kaçak riski olmadan sürdürebilecektir.

Kingchi'de, mühendislik ekibimiz bu gelişmekte olan malzeme teknolojilerini test etmeye ve uygulamaya devam ediyor. Yüksek akım BMS ve yapısal paket tasarımlarımızı günlük olarak geliştirerek, OEM ortaklarımıza en zorlu endüstriyel koşullara dayanıklı, yüksek performanslı batarya paketleri sunmayı garanti ediyoruz.

Sıkça Sorulan Sorular

Bir lityum pilde mevcut olan en yüksek sürekli deşarj oranı nedir?

Ticari pouch hücrelerde (LiPo), 75C ile 120C sürekli oranlar, savunma veya özel havacılık sistemlerinde kısa patlamalar için elde edilebilir. Silindirik format kullanan dayanıklı, yüksek hacimli endüstriyel ekipmanlar ve güç araçları için, 15C ile 30C arasında sürekli dereceler, termal stabilite ve döngü ömrü dengesini sağlamak için pratik sınırdır.

Yüksek deşarjlı pil kullanabilir miyim hem güç araçları hem de enerji depolama için?

Önerilmez. Yüksek oranlı hücreler, maksimum kapasiteden çok güç iletimine öncelik veren ince elektrot katmanları ve özel katkı maddeleri kullanır. Enerji depolama sistemleri için enerji yoğunluğu ve düşük kendi kendine deşarj çok daha önemlidir, bu nedenle genel amaçlı, yüksek kapasiteli hücreler çok daha maliyet-etkin bir seçimdir.

Uygulamanız için gereken C-oranını nasıl hesaplarım?

Minimum C oranını hesaplamak için, sisteminizin maksimum sürekli akım çekişini Amper cinsinden toplam batarya kapasitesine (Amper-saat) bölün. Örneğin, 60A sürekli çeken ağır hizmet motoru, 5.0Ah batarya paketi için en az 12C sürekli dereceli hücre konfigürasyonu gerektirir ($60A / 5.0Ah = 12C$).

Yüksek deşarjlı LiFePO4 piller güvenli midir?

Evet, LiFePO4, sağlam yapısal ve kimyasal stabilitesi sayesinde doğal olarak en güvenli lityum kimyasal türlerinden biridir. Yüksek fiziksel hasar veya doğrudan kısa devre koşullarında bile, LFP termal kaçaklara NMC’den çok daha iyi direnç gösterir. Ancak, yüksek oranlar hala dirençli ısı üretimi yaptığı için, sağlam termal tasarım ve yüksek kaliteli bir BMS hâlâ gereklidir.

Yüksek oranlı pil tedarikçisinde hangi sertifikaları aramalıyım?

Tedarikçinizin güvenli taşıma için UN38.3 sertifikası sağlayabildiğinden emin olun, ayrıca hücre seviyesinde UL 1642 ve IEC 62133 gibi sertifikalar da talep edin. Özelleştirilmiş paket montajları için, CE, FCC ve RoHS uyumluluğu gibi bitmiş ürün sertifikaları isteyerek kendi sistem seviyesindeki onaylarınızı kolaylaştırın.

Kingchi, yüksek oranlı uygulamalar için hücre kalitesini nasıl sağlar?

Yüksek hassasiyetli otomatik sıralama ekipmanları kullanarak 100% hücre sıralaması yapıyoruz; hücreleri kapasite ve iç direnç açısından eşleştiriyoruz. Ekibimiz, özel BMS koruma devreleri tasarlar ve sahada performansı garanti altına almak için simüle edilmiş zirve yük koşullarında sıcaklık artışı ve döngü testleri gerçekleştirir.
