Mühendislik Termal Arayüz Malzemeleri (TIM) Kılavuzu

Yüksek güçlü elektroniklerde, eşleştirilmiş arayüzün 'inden azı aslında metal-metal temasında olabilir. Kalanı hava — neredeyse mükemmel bir yalıtıcıdır. Termal Arayüz Malzemeleri (TIM) bu mikro ölçekli boşlukları doldurmak, sıcak noktaları ortadan kaldırmak ve performansı bozabilecek veya arızaya neden olabilecek bağlantı sıcaklıklarını yönetmek için tasarlanmıştır. Doğru TIM olmadan, en gelişmiş soğutma mimarisi bile yetersiz kalır.

Seçim, nadiren en yüksek kütle termal iletkenliğini seçmek kadar basittir. Etkili bir TIM, mevcut sıkıştırma basıncı altında yüzey pürüzlülüğüne uyum sağlamalı, ince bir bağ çizgisini korumalı ve dielektrik arızası riski olmadan dayanıklı olmalı ve döngüsel mekanik ve termal streslere dayanmalıdır. Bu kılavuz, otomotiv, telekom, güç elektroniği ve diğer zorlu endüstrilerde TIM spesifikasyonunu yönlendiren fizik, malzeme formatları ve mühendislik ticaretlerini haritalar.

Arayüz Isı Transferi Fizikası: Neden TIM'ler Kritik

Eşleştirilmiş katı yüzeyler, mikroskobik zirveler ve vadiler (asperiteler) nedeniyle yalnızca görünür alanlarının küçük bir kısmında temas eder; kalan boşluklar hava ile doldurulur, bu da sadece ~0.026 W/m·K ile ciddi bir ısı yalıtkanı görevi görür. TIM'ler, bu havayı yer değiştirerek, ısı kaynağı ile ısı emici arasında sürekli ve termal iletken bir yol oluşturur.

Mikroskobik Yüzey Pürüzlülüğü ve Hava Hapsi

Hassas işlenmiş yüzeyler bile mikron ölçeğinde pürüzlülük gösterir. İki yüzey mekanik yük altında bir araya getirildiğinde, gerçek temas alanı genellikle görünür örtüşmenin sadece birkaç yüzdesi kadardır. Aradaki boşluklar hava cepleri haline gelir ve bu, arayüzde büyük bir termal direnç oluşturur. Bu temas direnci, termal arayüz malzemeleri karşılaması gereken ana engeldir, birleşmiş bileşenlerin kütle malzeme özellikleri değil.

Temel neden, havanın termal iletkenliğinin, alüminyum veya bakır gibi tipik ısı emici alaşımlardan yaklaşık dört kat daha düşük olmasıdır. Bu nedenle, kompozit bağlantı direnci, kütle malzemeler mükemmel iletken olsalar bile, kolayca termal bütçeyi aşabilir. Yüzey asperitelerine ıslanıp uyum sağlayan bir TIM, havayı yer değiştirir ve onu çok daha yüksek etkili iletkenliğe sahip bir kompozit tabaka ile değiştirir.

TIM'ler Nasıl Temas Direncini Azaltır

Bir TIM, yüzey pürüzlülüğüne akış, deformasyon veya yumuşama yoluyla nüfuz ederek tüm görünür alan boyunca yakın temas sağlar. Mühendislik terimleriyle, termal bağlantı bir seri direnç ağı olarak modellenebilir: ısı kaynağı arayüzündeki temas direnci (temas direnci 1), TIM katmanının toplu termal direnci ve soğutucu arayüzündeki temas direnci (temas 2). Toplam termal direnç şu şekilde ifade edilir: R_toplam = R_temas1 + R_toplu + R_temas2.

Bir TIM'in görevi, bu üç terimin tümünü aynı anda en aza indirmektir. Uyumluluk, temas dirençlerini azaltırken, yüksek içsel termal iletkenlik (W/m·K) toplu terimi düşük tutar. Ancak, toplu direnç katman kalınlığına da bağlıdır; genellikle mümkün olan en ince sürekli katman istenir, ancak malzemenin mevcut sıkıştırma basıncı.

TIM Değerlendirmesi İçin Çekirdek Mühendislik Ölçütleri

altında tüm boşlukları doldurabildiği sürece. Toplu termal iletkenlik içsel bir malzeme özelliği iken, termal empedans (°C·in²/W veya °C·cm²/W olarak ölçülür) gerçek sistem düzeyindeki performansı belirler çünkü yapışkan çizgi kalınlığını (BLT) ve yüzey temas direncini hesaba katar. Mühendisler, basınç ve mekanik uyumluluk arasındaki etkileşimle birlikte her ikisini de değerlendirmelidir.

Toplam Termal İletkenlik (W/m·K) ile Termal Empedans Karşılaştırması

Toplu termal iletkenlik, homojen bir malzeme levhası üzerinde ideal laboratuvar koşullarında ölçülür. Malzemenin kendi hacmi boyunca ısıyı ne kadar iyi ilettiğini gösterir, ancak arayüz dirençlerini göz ardı eder. Termal empedans ise, temsili bir bağlantıda ölçülür ve tüm temas etkilerini içerir. İnce, uyumlu TIM'ler için, daha düşük toplam empedansla daha ince, boşluksuz bir arayüz oluşturan orta düzeyde toplu iletkenliğe sahip bir malzeme, daha yüksek iletkenliğe sahip bir malzemeden daha iyi performans gösterebilir.

Bu ayrım, özellikle karşılaştırırken önemlidir termal macun karşılaştırma termoaraba boşluk pedleri. Bir gres yağı, yoğun doldurulmuş silikon pedine göre daha düşük bir kütle iletkenliğine sahip olabilir, ancak sıkıştırılabildiği için çok daha ince BLT (genellikle 25 µm'nin altında) elde edilebilir, bu nedenle yerinde termal empedansı çok daha düşük olabilir. Her zaman kütle değerleri yerine beklenen BLT ve basınçta termal empedansı belirtin.

Bağlantı Çizgisi Kalınlığı (BLT) ve Sıkma Basıncı Dinamikleri

BLT, montaj yükü altında TIM tabakasının son kalınlığıdır. Herhangi bir malzeme için, termal direnç kalınlıkla doğrusal olarak ölçeklenir (R = L / (k · A)). Bu nedenle, yüzey düzensizliklerini dolduran en ince bağ çizgisi en uygunudur. Bunu başarmak için, malzemenin akmasını ve uyum sağlamasını sağlamak için yeterli sıkma basıncı gerekir, ancak aşırı basınç bileşenlere zarar verebilir, devre kartlarını deforme edebilir veya çok fazla malzeme sıkıştırabilir, kuru noktalar oluşabilir.

İlişki oldukça doğrusal olmayan bir yapıya sahiptir. Basınç arttıkça, BLT asimptotik olarak azalırken temas alanı büyür, başlangıçta toplam direnci hızla azaltır. Bir malzeme bağımlı optimumun ötesinde, daha fazla basınç az getiri sağlar ve mekanik gerilimi artırabilir. Aşağıda, bu parametrelerin nasıl etkileşime girdiğini gösteren temsil niteliğinde bir mühendislik çerçevesi bulunmaktadır; kesin değerler, belirli TIM formülasyonu ve yüzey finisajına bağlıdır.

Not: Basınç–kalınlık–empedans ilişkileri genelleştirilmiş eğilimlerdir. Gerçek değerler malzeme reoloji, dolgu partikül boyutu ve altlık pürüzlülüğüne bağlıdır; özel uygulamanız için üretici verileriyle doğrulayın.

TIM Formatları ve Formülasyonlarının Karşılaştırmalı Analizi

TIM'ler, yüksek uyum sağlayabilir sıvı dağıtılabilir gresler ve jellerden katı elastomerik pedlere ve faz değiştiren bileşiklere kadar çeşitli fiziksel formatlara ayrılır—her biri termal performans, mekanik uyum ve üretim kolaylığı açısından benzersiz denge sunar.

Termal Yağlar ve Macunlar

Gresler, termal iletken dolgu maddelerinin düşük viskoziteli taşıyıcı yağa karışmış, yüksek uyum sağlayabilen, kürlenmeyen süspansiyonlardır. Yüksek sıkıştırma basıncı altında, 20 µm'nin altında ultra-ince BLT'ler elde edebilirler ve mükemmel termal empedans sağlarlar. Ana avantajları, ön kürleme adımı olmadan yüksek derecede düzensiz yüzeyleri ıslatabilme yetenekleridir. Ancak, yapısal bütünlükten yoksundurlar ve pompa etkisi termal döngü sırasında ve zamanla taşıyıcı sıvının göçü sırasında sorunlara yol açabilirler. Gresler, stabil mekanik sıkıştırma ve görece düzgün, rijit yüzeyler olan uygulamalara en uygundur.

Termal Boşluk Pedleri (Elastomerik Silikonlar ve Silikon Olmayanlar)

Aralık pedleri, büyük ve değişken boşlukları köprüleyen, elektrik izolasyonu sağlayan ön şekillendirilmiş, sıkıştırılabilir levhalardır. Montajı kolaylaştırır çünkü dağıtım veya kürleme gerektirmezler ve mekanik toleranslar ile titreşimi emebilirler. Ana dezavantajları, termal empedansı artıran daha kalın bir minimum BLT'ye sahip olmalarıdır. Silikon bazlı pedler, yumuşaklıkları ve dielektrik özellikleri nedeniyle baskındır, ancak gaz çıkışı (CVCM) veya silikon yağı sızması endişe yarattığında, optik montajlar veya temiz oda ortamlarında silikon bazlı olmayan veya akrilik bazlı pedler kullanılır.

Faz Değişim Malzemeleri (PCM'ler)

Faz değişim malzemeleri (PCM) bir katı pedin kullanım kolaylığını, gresin düşük termal empedansıyla birleştirir. Oda sıcaklığında katı filmler; cihaz çalışma sıcaklıklarında yumuşar veya erir, yüzey pürüzlerine akarak ince, boşluksuz bir arayüz oluşturur. Bu mekanizma, orta derecede sıkıştırma basıncı ve yüzey pürüzlülüğü olan uygulamalarda PCM'leri oldukça etkili kılar. İyi yeniden işlenebilirlik sağlarlar ve soğuma sırasında yeniden katılaşarak pompa etkisine kısmen direnç gösterebilirler, ancak faz değişim sıcaklığı uygulamanın kararlı termal aralığıyla uyumlu olmalıdır.

Dökülebilir Termal Jel ve Macunlar

Termal jeller iki bileşenli veya tek bileşenli silikon veya silikon olmayan malzemelerdir ve yerinde kürlenerek uyum sağlayan, stres emici bir tabaka oluştururlar. Değişken boşlukları doldurmak için sıvı olarak dağıtılabilirler, ardından yumuşak katı hale gelirler ve pompa etkisi ile göçü çok daha iyi engellerler. Boşluk doldurma kapasiteleri, kalın boşluk pedleriyle benzerdir, ancak kalıplı parçalara ihtiyaç duymazlar. Dezavantajları, işlem süresinin (kür) daha uzun olması ve genellikle yüksek sıkıştırılmış greslere göre daha yüksek termal empedansdır. Geller, otomotiv elektroniği, batarya modülleri ve telekomünikasyon güç amplifikatörlerinde dayanıklılık ve otomatik dağıtımın kritik olduğu yerlerde yaygın olarak kullanılır.

Metal Tabanlı TIM'ler (İndiyum ve Lehim Alaşımları)

Metal TIM'ler, genellikle indiyum folyo veya lehim bazlı ön şekillendirilmiş ürünler, en yüksek kütle termal iletkenlik (30–80 W/m·K) ve neredeyse sıfır boşluk içeriği ile son derece ince bağ hatlarına yeniden akıtılabilirler. Yüksek güçlü lazerler veya RF GaN cihazları gibi yüksek akışlı uygulamalar için ayrılmıştır, burada termal talepler organik tabanlı malzemelerin sağlayabileceğinden daha yüksektir. Ancak, lehim yorgunluğunu önlemek için uyumlu termal genleşme katsayılarına (CTE) ihtiyaç duyarlar, elektriksel izolasyon sağlamazlar ve flux veya fluxsuz yeniden akıtma işlemleri gerektirirler. Yeniden işleme genellikle zor ve maliyetlidir.

Aşağıdaki tablo, bu formatların ana tasarım ve üretim parametreleri açısından doğrudan yapısal karşılaştırmasını sağlar.

Not: Aralıklar tipik ticari teklifleri yansıtır. Belirli özellikler dolgu tipi, yükleme, temel polimer ve kür kimyasetine bağlıdır; her zaman kullanım koşullarınız altında kesin formülasyonu içeren veri sayfalarını talep edin.

Mekanik, Çevresel ve Güvenilirlik Standartları

Bir TIM'in uzun vadeli güvenilirliği, termal döngü gibi çevresel streslere karşı direncine bağlıdır; bu, sıvı göçü (pompalama) veya uçucu taşıyıcıların kaybı (kuruma) neden olabilir. Elektrik izolasyonu ve gaz çıkışı performansı, yüksek güvenilirlik sektörlerinde seçimleri daha da sınırlar.

Pompa Çıkışı, Kuruma ve Rıhtım Stabilitesi

Termal gresler pompalamaya en duyarlıdır. Birleşen yüzeyler farklı oranlarda genişleyip daraldıkça, pompalama hareketi gresin ortadan çevreye doğru yer değiştirmesine neden olur ve bu da termal empedansın kademeli olarak artmasına yol açar. Kuruma, taşıyıcı sıvıdaki uçucu fraksiyonların zamanla buharlaşmasıyla gerçekleşir ve geriye kuru, iyi iletken olmayan dolgu kekleri kalır. Faz değişim malzemeleri ve kürlenebilir jeller, stabil ve akışkan olmayan bir tabaka oluşturarak pompalamadan kaçınır. Bir TIM'in döngüsel güvenilirliğini değerlendirirken, sadece ilk değerler yerine binlerce güçlendirilmiş sıcaklık döngüsünden sonra termal empedans verilerini talep edin.

Dielektrik Dayanıklılık ve Elektrik Yalıtım Özellikleri

Birçok güç modülü ve pil elektroniğinde, TIM, canlı elektrotlar ile topraklanmış ısı dağıtıcısı arasında birincil veya ikincil elektrik yalıtkanı olarak hizmet etmelidir. Burada, dielektrik kopma gerilimi kritik bir parametre haline gelir ve genellikle kV/mm cinsinden ölçülür. Aralık pedleri ve jeller, nominal voltajlara dayanacak yüksek dielektrik dayanıklılığı (15 kV/mm üzeri) ile formüle edilebilir ve güvenlik marjları sağlar. Ancak, kalınlık doğrudan izolasyon yeteneğini etkiler; çok ince bir bağ çizgisi termal hedefleri karşılayabilir, ancak yalıtımı zayıflatabilir. Mühendisler, en kötü tolerans yığılması altında minimum montaj kalınlığının, ilgili standartlara göre gereken izolasyon gerilimini aşmaya devam ettiğini doğrulamalıdır.

Yüksek Vakum ve Havacılık Ortamlarında Gaz Çıkışı (ASTM E595)

Uzay ve yüksek vakumlu optikte, bir TIM'den gaz çıkan uçucu organik bileşikler soğuk yüzeylerde — aynalar, lensler, sensörler — yoğunlaşabilir ve performansı bozabilir. Standart ASTM E595 testi, Toplam Kütle Kaybı (TML) ve Toplanan Uçucu Yoğunlaşabilir Maddeleri (CVCM) ölçer. Sıkı uygulamalarda genellikle TML < 1.0% ve CVCM < 0.1%gereklidir. Silikon bazlı TIM'ler özellikle sorunlu olabilir, çünkü düşük moleküler ağırlıklı siloksanlar uçup yeniden çökelir. Bu ortamlar için, özel düşük çıkış gazı salınımı yapan aralık pedleri, silikon içermeyen macunlar veya metal folyo kullanımı tercih edilir.

Endüstriyel Uygulama Profilleri ve Termal Tasarım Senaryoları

Endüstriyel TIM seçimi, belirli çalışma ortamına göre yapılır: Elektrikli araç pil modülleri yüksek dielektrik dayanıklılığı ve titreşim sönümleme gerektirirken, yüksek frekanslı telekomünikasyon sistemleri ultra düşük termal empedans ve otomatik dağıtım uyumluluğunu ön planda tutar.

Otomotiv Elektroniği ve Elektrikli Araç Güç Aktarma Organları

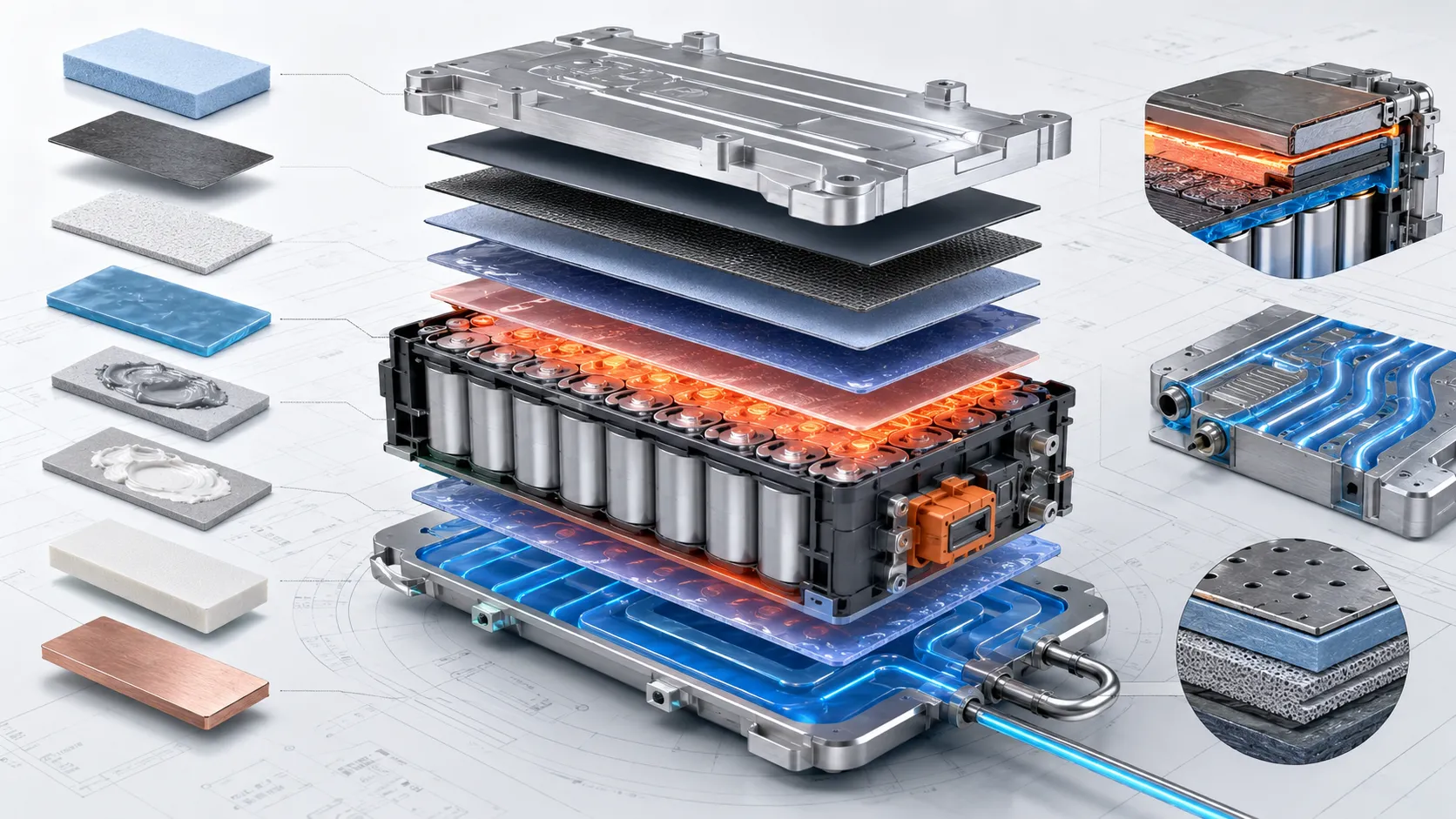

Otomotiv güç elektroniği, yerli şarj cihazlarından tahrik invertörlerine kadar geniş sıcaklık dalgalanmaları, mekanik darbe ve katı ömür gereksinimleri görür. pil termal yönetimiiçin, TIM'ler büyük hücre-soğutucu plaka boşluklarını karşılamalı ve binlerce şarj/deşarj döngüsüne dayanmalıdır. Kürlenmiş termal jeller ve kalın aralık pedleri, dayanıklılıkları ve yüksek dielektrik izolasyonları nedeniyle tercih edilir. Ayrıca, birçok otomotiv OEM'si, yüzey yapışma kusurlarını önlemek için boya atölyesi ortamında silikon içermeyen malzemeleri zorunlu kılar; bu da silikon içermeyen pedler ve termal pil çözümleri talebini artırır ve uçucu siloksanlardan kaçınır.

Telekomünikasyon Altyapısı ve Yüksek Güçlü RF Modülleri

5G baz istasyonu güç amplifikatörleri ve optik transceiverlar yoğun ısı yükleri üretir, ancak 10-15 yıl saha ömrü boyunca termal olarak stabil performans ve minimum bakım talep eder. Faz değişim malzemeleri, pompalama riski olmadan ince, gres benzeri bir arayüz sağlar ve otomatik yerleştirmeye uygundur. Çevresel sızdırmazlık ve yerçekimi döngülerinin önemli olduğu uzak radyo ünitelerinde, ön kürlenmiş aralık pedleri veya yumuşak katı hale gelen ve zamanla malzeme göçünü engelleyen dağıtılabilir termal arayüz malzemeleri ürünleri kullanılır.

Güç Yarıiletkenleri ve IGBT Modülleri

Sanayi sürücülerinde izole kapı bipolar transistörleri (IGBT'ler) ve MOSFET'ler genellikle nispeten düz ama elektriksel olarak canlı seramik altlıklar kullanır. TIM, ince bir bağ çizgisi, yüksek termal iletkenlik ve yeterli dielektrik izolasyon sağlamalıdır. Kontrollü, uniform sıkıştırma altında uygulanan yüksek performanslı gresler yaygın kalmaya devam ederken, yeni jel tabanlı yaklaşımlar pompa sorunlarını ortadan kaldırmak için giderek daha fazla kullanılmaktadır. En yüksek ısı akışları için metal lehimler düşünülür, ancak seramik altlık ile CTE uyumsuzluğu dikkatlice yönetilmelidir.

Özelleştirilmiş termal arayüz çözümleri gerektiren uygulamalar için BMS termal yönetimi veya entegre özel pil paketi tasarımı, mühendislik danışmanlığı ve numune tedariki sunuyoruz.

Bir Teknik Danışmanlık ve Özel TIM Numuneleri Talep Edin

Termal yönetimi optimize etmek, malzeme özelliklerini fiziksel montaj parametreleriyle dengelemeyi gerektirir. Mühendislik ekibimiz, özel tasarım gereksinimlerinizi karşılamak için TIM çözümlerini seçme, modelleme ve özelleştirme konusunda yardımcı olabilir. Yeni bir EV invertörü için kalıp kesim PCM numunelerine, havacılık optikleri için düşük gaz salınımlı formülasyona veya otomatik dağıtım için silikonsuz bir jelle ihtiyacınız olsun, Kingchi'nin termal çözümleri ve kapsamlı üretim yetenekleri ile desteklenen uygulamaya özel destek sağlıyoruz. Kingchi'nin termal çözümleri ve kapsamlı üretim yetenekleri.

İlk termal simülasyondan pilot üretime kadar, seçilen TIM'in gerçek sıkıştırma koşulları altında empedans hedeflerinizi karşıladığını doğrulamaya yardımcı oluyoruz. Performans zarfınızı görüşmek, spesifikasyon veri sayfalarını almak ve bir sonraki yeterlilik döngünüz için prototip numuneleri ayarlamak üzere bizimle iletişime geçin. termal arayüz malzemeleri ürünleri bir sonraki yeterlilik döngünüz için.

Sıkça Sorulan Sorular

Isı iletkenliği ile termal empedans arasındaki fark nedir?

Termal iletkenlik, homojen bir numune aracılığıyla içsel ısı transferini tanımlayan toplu bir malzeme özelliğidir (W/m·K). Termal empedans (örneğin, °C·in²/W), temas dirençlerini ve yapıştırma hattı kalınlığını içeren ve bir TIM'in gerçek bir montajda nasıl performans göstereceğini doğrudan yansıtan bir sistem düzeyinde ölçümdür.

Sıkıştırma basıncı, termal boşluk pedinin performansını nasıl etkiler?

Artan basınç pedi sıkıştırır, yapıştırma hattı kalınlığını azaltır ve etkili temas alanını genişleterek toplam termal empedansı düşürür. Belirli bir basıncın ötesinde, kalınlık azalması plato yapar ve daha fazla yükleme, önemli bir termal kazanç olmadan kart çarpması veya bileşen stresi riski oluşturabilir.

Termal macunlarda "pompalanma" etkisine ne neden olur ve nasıl önlenebilir?

Pompalanma, termal döngüleme nedeniyle birleştirilmiş yüzeylerin farklı oranlarda genleşip büzülmesiyle, kürlenmemiş gresi arayüzden fiziksel olarak dışarı pompalamasıyla oluşur. Faz değiştirme malzemesine veya kürlenmiş termal jelle geçiş yapmak bu riski ortadan kaldırır çünkü TIM, çalışma sıcaklığında kararlı bir katı katman haline gelir.

Silicone içermeyen TIM'ler gerekli midir?

Silikon yağı sızıntısı veya uçucu siloksanların optik yüzeyleri, otomotiv boya hatlarındaki kaplama yapışmasını veya yüksek vakumlu havacılık ekipmanlarını bozabileceği durumlarda silikonsuz TIM'ler gereklidir. Hassas ortamlarda kontaminasyonu önlerler ve boşluk pedi, jel ve macun formatlarında mevcutturlar.
